Снятый с автомобиля для ремонта двигатель разбирают полностью или частично, в зависимости от характера повреждения
Полная разборка двигателя осуществляется в три этапа: частичная разборка, разборка двигателя на узлы и детали и разборка узлов двигателя на детали.
Разборку двигателей ЯМЗ-236 и ЯМЗ-238 выполняют с учетом конструктивных особенностей.
Перед разборкой двигатель временно устанавливают на подставку, предохраняя поддон от повреждений, отвертывают болты крепления картера сцепления.
Снимают коробку передач вместе с картером сцепления, поддерживая ее снизу, чтобы не повредить ведомые диски сцепления или ведущий вал коробки, отвертывают болты крепления кожуха сцепления к маховику и снимают нажимной диск с кожухом в сборе.
Отворачивать болты надо постепенно, ослабляя один за другим, так как в противном случае последние оставшиеся болты могут быть сорваны силой нажимных пружин.
Далее необходимо вынуть ведомый диск.
У сцеплений ЯМЗ-238К, ЯМЗ-2З8, ЯМЗ-236К следует снять также средний ведущий и передний ведомый диски.

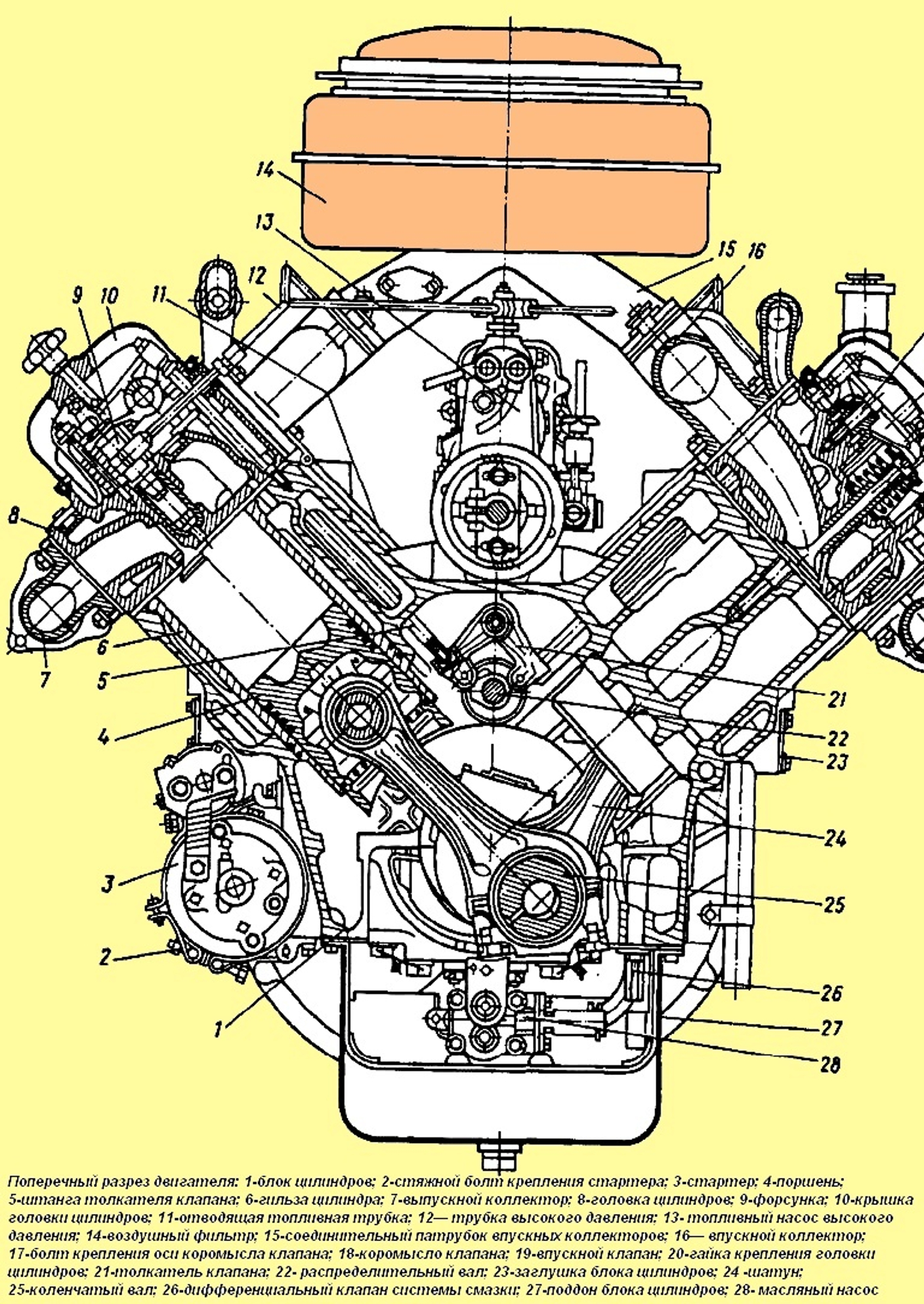

После этого необходимо расшплинтовать и отвернуть два стяжных болта 2 (рис. 1) крепления стартера, снять стартер 3, генератор и компрессор пневмотормозов, отвернув болты, снять крыльчатку 10 (рис. 2) вентилятора, отвернуть стержень 17 и снять воздушный фильтр 16, снять четыре боковые заглушки 23 (см. рис. 1) по две с правой и левой стороны.
Установив двигатель на стенд (рис. 3) и закрепив его четырьмя фиксаторами, вводимыми в отверстия водяных каналов, необходимо:
- - вынуть указатель уровня масла;
- - ослабить винты стяжных хомутиков, снять перепускную 14 (рис. 2) и соединительную 15 трубки водяных термостатов;
- - снять соединительный патрубок 15 (рис. 1) впускных коллекторов и скобы крепления топливных трубок высокого давления;
- - отсоединить трубки 12 и отводящую топливную трубку 11, предварительно освободив ее от кляммера.
Сняв крышки 10 головок цилиндров, необходимо:
- - отсоединив дренажные трубки форсунок, отвернуть гайки крепления скоб форсунок и снять форсунки 9
- - снять коромысла 18 с осями в сборе, вынуть штанги 5 толкателей;
- - снять головки 8 цилиндров и их прокладки.
Повернув двигатель на стенде картером маховика вниз, снимаем поддон 27, масляный насос 28 с дифференциальным клапаном 26 и трубками.
Вывертываем шатунные болты и снимаем крышки шатунов, вынимаем поршни 4 в сборе с шатунами 24.
Ставим крышки шатунов на соответствующие шатуны, руководствуясь метками, и привертываем их болтами.
Поворачиваем двигатель в рабочее положение и отсоединяем трубки низкого давления, снимаем топливный фильтр 12 (рис. 2) тонкой очистки;
- - снимаем ТНВД 18;
- - отвертываем гайку крепления полумуфты на валу ведомой шестерни привода топливного насоса и снимаем полумуфту 13 вместе с шайбой полумуфты и выпрессовываем шпонку из вала 9;
- - снимаем фильтры грубой и центробежной очистки масла (ЦМО) и маховик 22.
Для снятия маховика, применяем два воротка 1 (рис. 3), которые вворачиваем в специальные отверстия резьбой М12 х 1,75 до упора в коленчатый вал 2.
Чтобы не было перекоса маховика 3, воротки вворачиваем одновременно.
Затем, снимаем картер маховика 25 (рис. 2), боковину шкива масляного насоса и ремень привода масляного насоса.
Отвернув болт крепления шкива коленчатого вала, съемником (рис. 130), снимаем шкив 2 (рис. 2) и извлекаем шпонку из коленчатого вала.
После этого снимаем кронштейн 6 передней опоры двигателя и верхнюю крышку 11 блока, корпус привода вентилятора, крышку 4 шестерен распределения в сборе с водяным насосом.
Повернув двигатель на стенде картерной частью вверх, следует:
- - расшплинтовать и вывернуть болты крепления крышек коренных подшипников, снять крышки 26, вынуть коленчатый вал 3 из блока цилиндров 23, пользуясь специальной подвеской (рис. 5), предохраняя шейки вала от повреждения;
- - вынуть вкладыши и упорные полукольца из опор и крышек коренных подшипников, поставить крышки коренных подшипников на свои места, руководствуясь метками;
- - вывернуть болты крепления упорного фланца 5 (см. рис. 2) распределительного вала, отогнув предварительно замковые шайбы вынуть распределительный вал 21 в сборе с шестернями;
- - выпрессовать, начиная с задней, оси 20 толкателей и снять толкатели 19 и дистанционные втулки толкателей.
Повернув двигатель на стенде картерной частью вниз, вывертывают болты крепления упорного фланца ведомой шестерни привода топливного насоса.
Отогнув предварительно стопорные шайбы, извлекают шестерню 7 в сборе с валом 9 и подшипниками, а также все гильзы цилиндров.
Гильзы из блока цилиндров извлекают при помощи приспособления, изображенного на рис. 6.
Приспособление вводят во внутреннюю полость гильзы, надевают плечики упорной пластины 1 на нижний торец гильзы 2, надевают втулки 6 на шпильки 5 блока 3 цилиндров и, наворачивая за ручки 7 гайку на винт 4, извлекают гильзу из блока цилиндров.
При разборке головки цилиндров отвертывают гайки крепления впускного и выпускного трубопроводов и водораспределительной трубы, снимают трубопроводы, водораспределительную трубу и прокладки.
Сжимая пружину клапана, вынимают сухари крепления клапана и коническую втулку тарелки, а затем тарелку, наружную и внутреннюю пружины.
В такой же последовательности выполняют работы для остальных клапанов.
Затем поворачивают головку цилиндров головками клапанов вверх, вынимают клапаны из направляющих втулок.

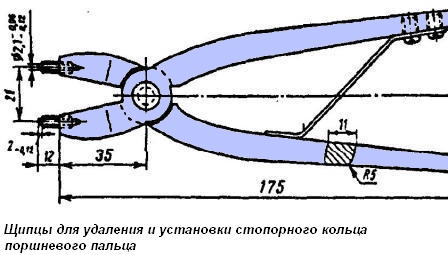

Для разъединения поршня с шатуном щипцами удаляют стопорные кольца поршневого пальца и выталкивают его оправкой.
Затем с поршня снимают компрессионные и маслосъемные кольца.
Разборку распределительного вала производят в приспособлении изображенном на рис. 8.
Распределительный вал задней опорной щекой устанавливают в подпятник передней шейкой в прижим 4 и вращением рукоятки 3 закрепляют.
Для предохранения вала от проворачивания в верхней плите 1 имеется призматический вырез, куда входит кулачок распределительного вала для снятия шестерни распределения надо отвернуть гайку, предварительно отогнув усы замковой шайб граней гайки, и вывернуть шесть болтов крепления шестерни привода топливного насоса к шестерне распределительного вала.
Затем, ввернув в два технологических резьбовых отверстия в теле шестерни распределения болты 5 съемника (рис. 9), вращая винт 2 с упором 8 в направлении торца вала, спрессовываем шестерню.
Разборка картера маховика заключается в выпрессовке заднего сальника коленчатого вала.
Крышку лючка картера маховика и указатель верхней мертвой точки поршня не снимают, и необходимость в их замене определяется в процессе ремонта.
После разборки двигателя очищают все сопрягаемые поверхности от остатков прокладок и грязи и тщательно промывают детали.
