Снятие насоса водяного
- 1. Снять кляммер, открутив болты (2) крепления трубы подводящей насоса водяного (1) (650.1303060)
- 2. Снять трубку отвода охлаждающей жидкости от компрессора воздушного (650.3909280), отвернув накидные гайки от насоса водяного и компрессора воздушного.
- 3. Снять насос водяной (650.1307010), открутив болты (3).
4. Снять прокладку насоса водяного (650.1307048).
Разборка водяного насоса (руководствуемся рисунком № 2)
- 1. Отсоединить трубку, подводящую насоса водяного в сборе (18).
- 2. Отложить кольца уплотнительные (12). (рис. 2)
- 3. Снять в комплекте сборку (2 - 4).
- 4. Отложить кольцо уплотнительное (1).
- 5. Снять в комплекте сборку (8 - 11).
- 6. Снять термостат (5) (см. Рис. 3).
- 7. Убрать кольцо уплотнительное (6)
Контроль термостата
Окунуть термостат в бак с водой.
Медленно нагревать, перемешивая воду.
Проверить температуру начала открытия.
Проверить открытие термостата при 90˚ С (см. Рис. 4)
- 1. Смочить наружную поверхность колец уплотнительных (9, 10) мыльным раствором.
- 2. Установить корпус подшипника с осью, крыльчаткой и шестерней насоса водяного в сборе соблюдая направление (см. Рис. 5).
- 3. Установить термостат (5).
Сборка насоса водяного
4. Установить в комплекте сборку (2 - 4) и затянуть рекомендуемым моментом (см. Таблицу).
|
Шпильки крепления опоры вентилятора |
предварительный момент затяжки: 50 ± 5 Нм окончательный момент затяжки: 120 ± 12 Нм |
|---|---|
|
Заглушка патрубка подвода охлаждающей жидкости к теплообменнику |
40 ± 5 Нм
|
|
Гайки к штуцерам трубопроводов охлаждающей жидкости |
25 ± 5 Нм
|
|
Болты крепления насоса водяного |
20 ± 4 Нм |
|
Болты крепления натяжного ролика ремня вентилятора |
40 ± 8 Нм |
|
Сливная пробка охлаждающей жидкости на трубке теплообменника |
40 ± 5 Нм
|
|
Шпильки крепления насоса водяного |
30 ± 6 Нм |
Установка насоса водяного
- 1. Установить прокладку на насос водяной.
- 2. Смазать посадочные поверхности горловин насоса водяного.
- 3. Установить насос водяной на крышку переднюю, ввести в зацепление шестерню насоса с шестерней промежуточной.
- 4. Повернуть насос вокруг оси так, чтобы коленчатый патрубок расположился напротив посадочной горловины коробки слива охлаждающей жидкости с головки блока цилиндров (см. Рис. 6).
- 5. Установить патрубок на горловину, продвинув насос водяной к крышке, осуществляя давление на уровне коробки термостата.
- 6. Установить 3 болта в отверстия крепления насоса и ввернуть в крышку. Под один из болтов установить кронштейн проводов.
- 7. Затянуть болты крепления насоса водяного моментом Мкр = 204 Нм.

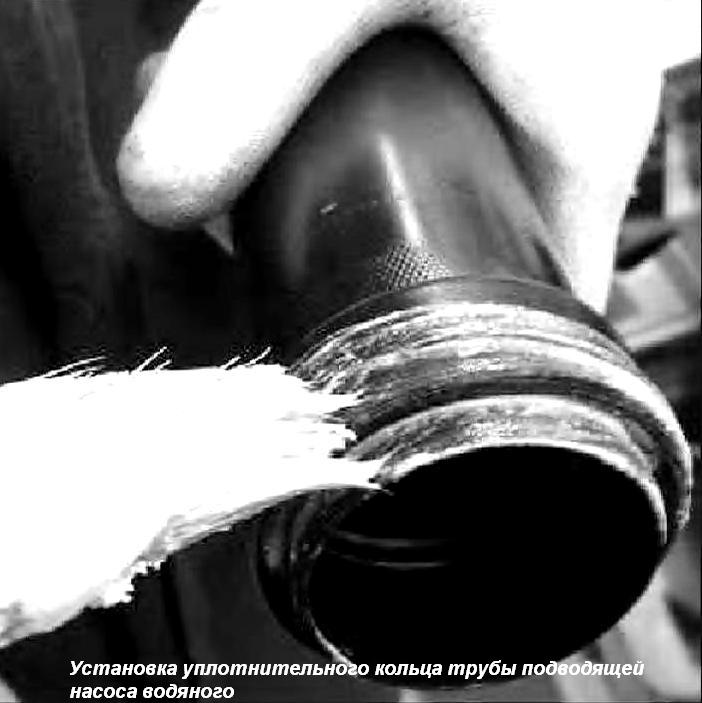

- 8. Установить кольцо уплотнительное на трубу подводящую насоса водяного. Нанести смазку кисточкой на кольцо уплотнительное и в установочное отверстие насоса водяного (см. Рис. 7)
