Разборка блока цилиндров

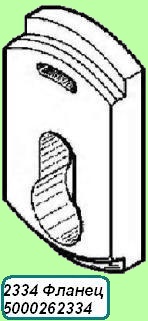

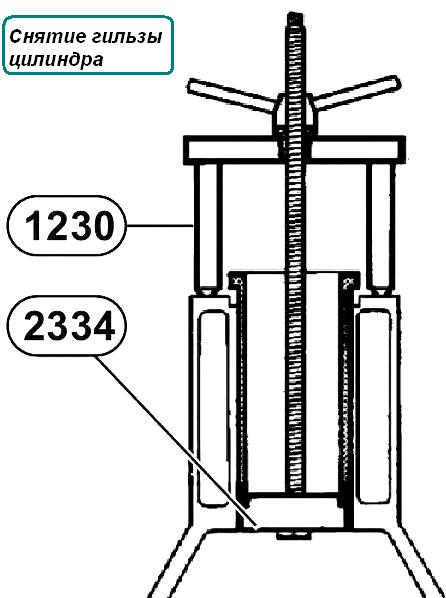

Извлечь гильзы (650.1002021), используя приспособления 1230 + 2334 (см. Рис. 1)
Извлечь кольца уплотнительные (650.1002031).
Извлечь кольца уплотнительные гильз цилиндров (1002023, 1002024).
Вывернуть штуцер под датчик давления масла (650.1002600).
Промывка блока цилиндров
- 1. При необходимости снять заглушку (1) (см. Рис. 2).
- 2. Тщательно прочистить все каналы блока цилиндров
Контроль блока цилиндров
- 1. Проверить опорную поверхность под прокладку головки блока цилиндров.

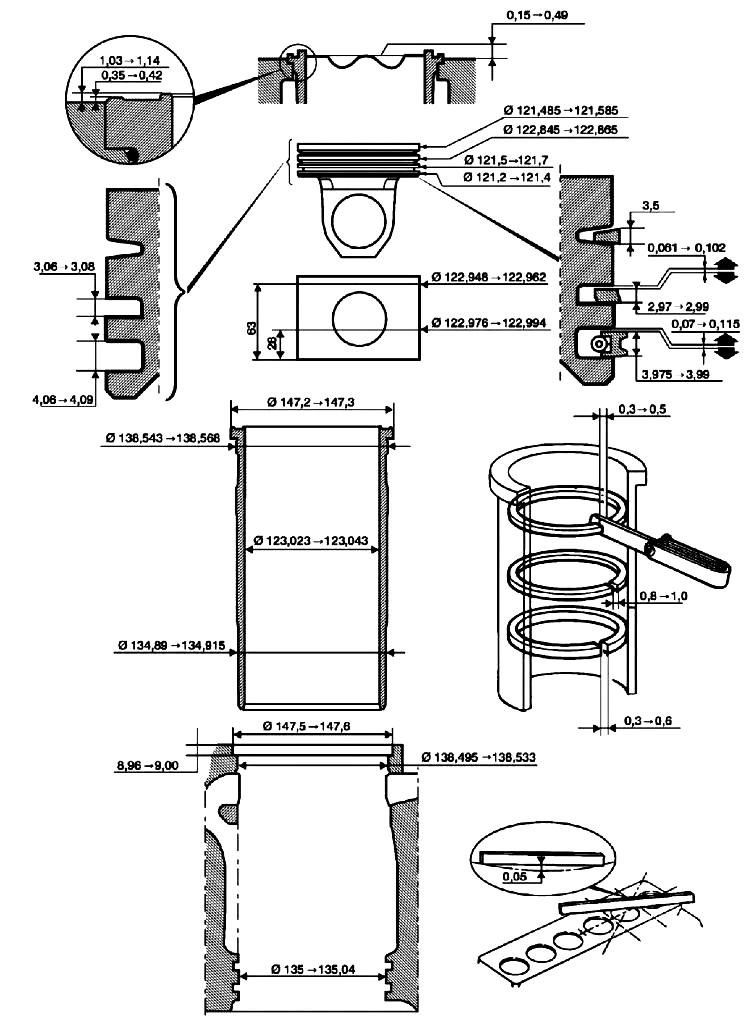

- 2. Проверить овальность, конусность и размеры гильз (см. рис. 3)
Сборка блока цилиндров
1. Установить кольца уплотнительные гильз цилиндров в канавки нижнего посадочного пояса блока (кольцо-масло (650.1002024) - зеленое, кольцо-вода (650.1002023) - черное).
При каждом демонтаже гильз цилиндров уплотнительные кольца подлежат замене.
- 2. Установить уплотнительные кольца под бурт гильзы.

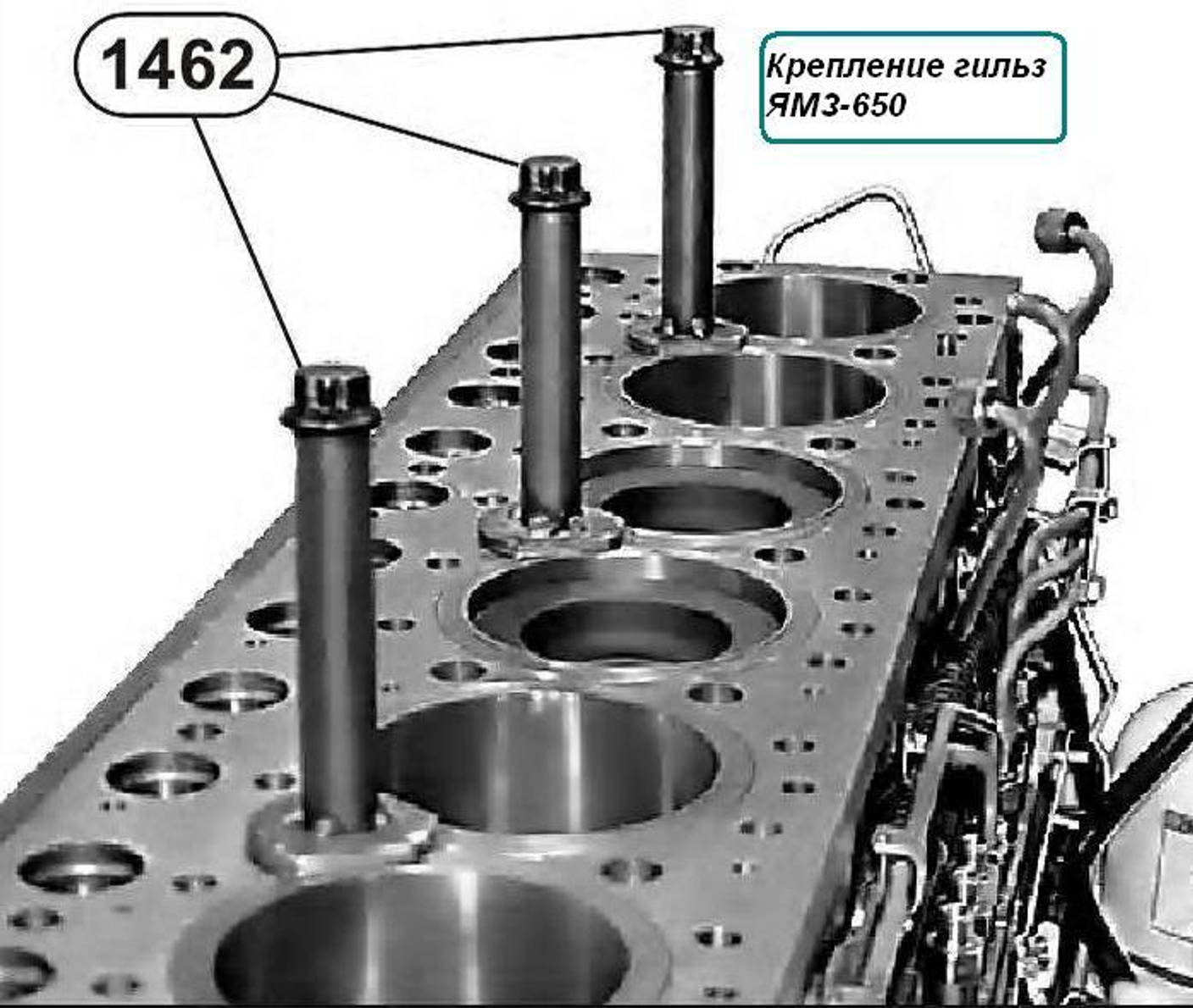

- 3. Установить гильзы цилиндров и закрепить их, используя приспособления 1462 (см. Рис. 4).

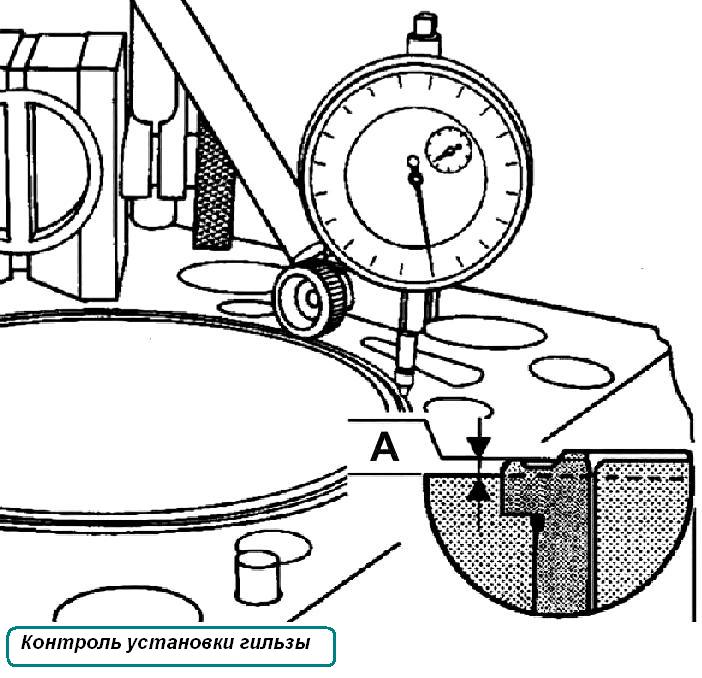

4. Проверить выступ гильз (см. Рис. 5).
Соблюсти размер “А” (см. рис. 6).
- 5. Нанести на посадочную поверхность заглушки герметик “Локтайт 542”.

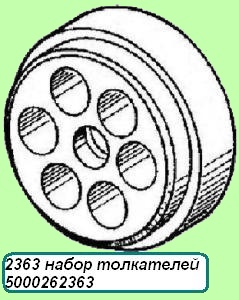

- 6. Установить заглушку (1) (см. Рис. 7), используя приспособление 3016 + 2363 Ø55 мм (см. рис 9).

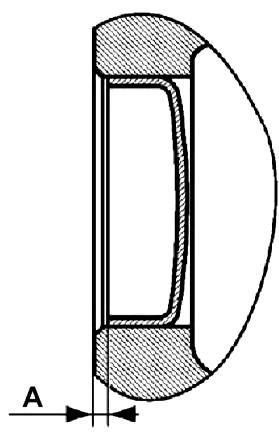

- 7. Проверить наличие отступа (“А” = 2 ± 0,5 мм) (см. Рис. 8).
- 8. Установить штуцер датчика давления масла вместе с прокладкой и затянуть Мкр = 40 ± 4 Нм.
- 9. Нанести герметик “Локтайт 542” на резьбу датчика давления масла (650.1130552) и завернуть его в штуцер Мкр = 20 ± 4 Нм
Приспособления для разборки и сборки блока цилиндров
