Снятие гасителя крутильных колебаний (демпфера). (см. Рис. 1)

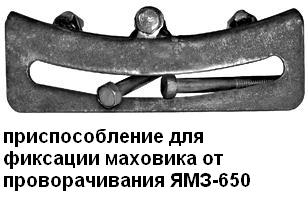

С помощью специального приспособления (см. Рис. 2) зафиксировать маховик от проворота.
Отвернуть болты (1) и снять демпфер в сборе со шкивом (демпфер - 650.1005070, шкив вала коленчатого с фланцем в сборе - 650.1005050).

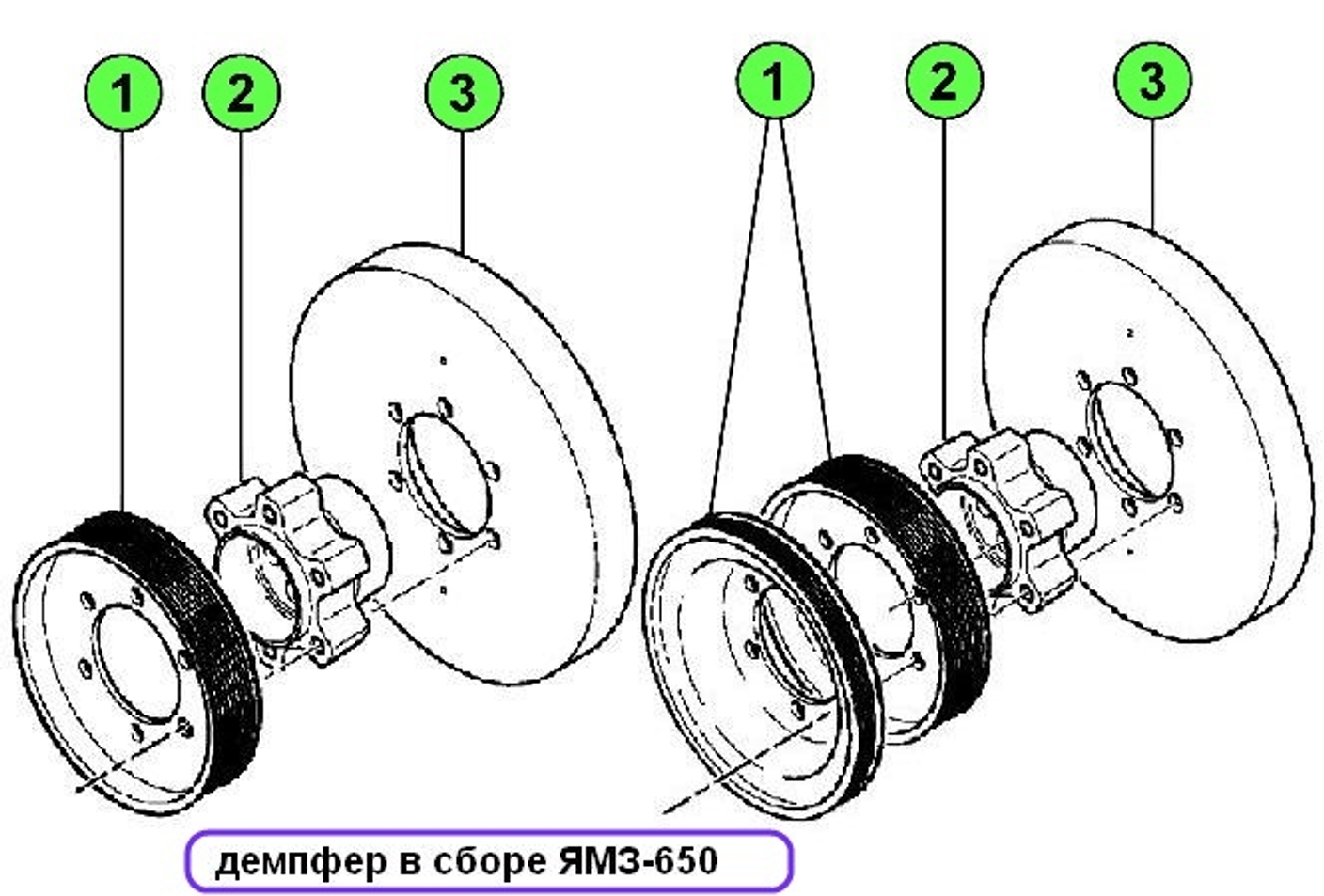

Снятие демпфера и шкива вала коленчатого со ступицы. (см. Рис. 3)
Отделить ступицу (2) от демпфера (3), отвернув болты со стороны демпфера.
Снять шкив (1), отвернув болты его крепления к ступице.
Контроль демпфера
1. Убедиться в отсутствии:
- биения и овализации крепёжных отверстий;
- трещин;
- следов ударов;
- некачественной штамповки (толщина должна быть однородной = 3 мм);
- деформации (на наружной поверхности);
- выпуклости;
- шума при вращении демпфера.

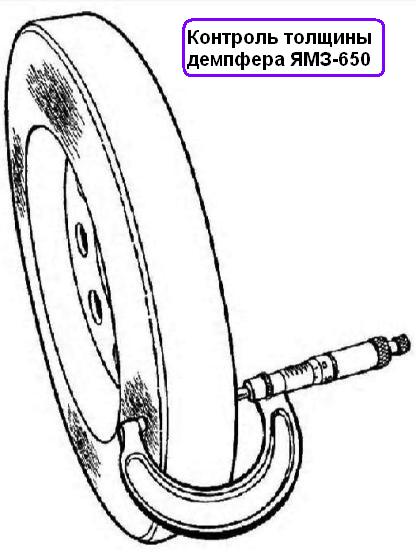

2. Смыть краску в 4 точках с обеих сторон на демпфере и замерить его толщину в этих точках (см. Рис. 4).
Разность в результатах замера должна быть не более 0,25 мм.
При обнаружении одного из вышеперечисленных дефектов демпфер необходимо заменить на новый.
Перед установкой демпфер необходимо почистить.
Установка демпфера и шкива вала коленчатого на ступицу (см. Рис. 3)
- 1. Собрать ступицу (2) с демпфером (3).
- 2. Навернуть болты крепления демпфера с шайбами (шайбы устанавливаются выпуклой стороной к болту).
- 3. Затяжка болтов крепления демпфера производится за два приема:
- - предварительная Мкр = 50 ± 5 Нм;

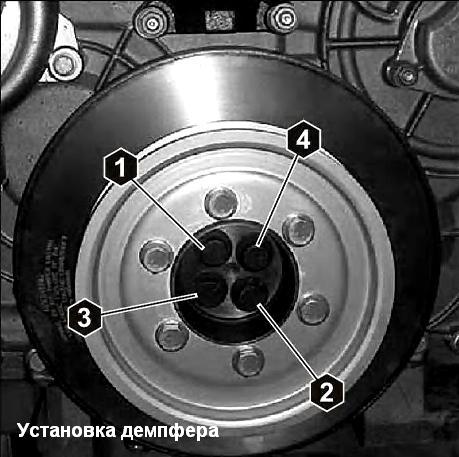

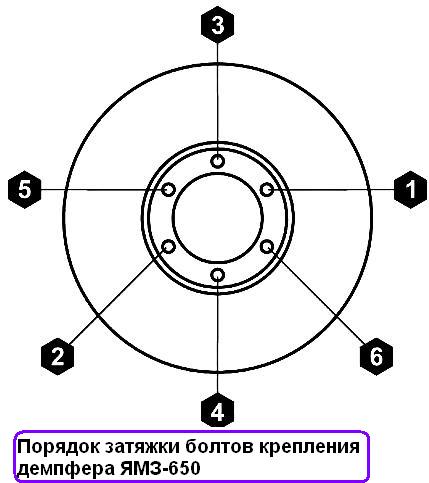

- - окончательная затяжка Мкр = 120 ± 12 Нм согласно указанному порядку (см. Рис. 5).
- 4. Установить шкив (1).
- 5. Наживить болты крепления шкива и затянуть рекомендуемым моментом 67 ± 7 Нм.
Болты устанавливаются с герметиком “Локтайт 542” по резьбе.
Установка демпфера
Установку демпфера производить в порядке, обратном снятию.
Болты крепления демпфера затянуть моментом Мкр = 60 ± 6 Нм и в указанном порядке (см. Рис. 6).
Проконтролировать дополнительно затяжку болта (1). На резьбы болтов нанести герметик “Локтайт 542”.
