Установка цилиндропоршневой группы ЯМЗ V-обр.

Перед установкой, гильзы нужно подобрать по цилиндрам и проверить величину выступания бурта

Гильзу без резиновых колец подбираем так, чтобы она встала на место от небольшого нажатия руки.

Нижний конец гильзы должен быть точно посажен в соответствующее отверстие блока цилиндров.

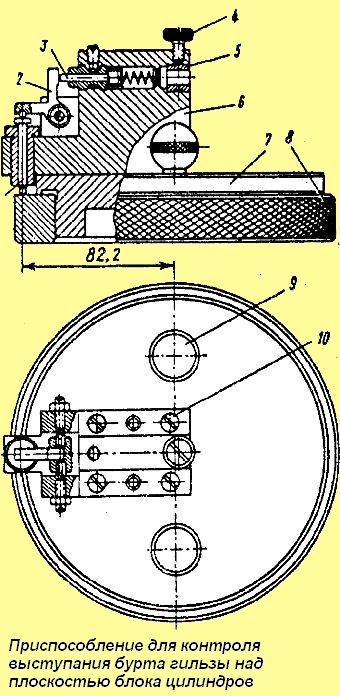

Выступание бурта гильзы над плоскостью блока цилиндров должно быть в пределах 0,07 – 0,16 мм его проверяют приспособлением (рис. 1).

Для проверки выступания бурта гильзы приспособление основанием 7 устанавливаем на гильзу. При этом штифт 1, перемещаясь вверх, повернет рычаг 2, который через шток 3 передвинет ножку индикатора.

Величина отклонения стрелки индикатора от нулевого показания и даст действительную величину выступания бурта гильзы.

Для установки приспособления имеются две ручки 9, которые крепятся четырьмя винтами 10 корпус 6.

Индикатор устанавливают во втулку 5 и крепят винтом 4.

Перед использованием приспособления необходимо индикатор настроить так, чтобы стрелка стояла напротив цифры 0. Индикатор настраивают на установочном кольце 8.

Подобранную гильзу вынимаем из цилиндра блока, очищаем посадочные и уплотняющие поверхности и устанавливаем в канавки гильзы резиновые уплотнительные кольца, смазанные дизельным маслом.

Для уплотнения гильз следует применять кольца только предусмотренного размера. Они должны создавать хорошее уплотнение, но ни в коем случае не должны надеваться слишком туго.

При установке слишком тугих колец и с большим, чем предусмотрено, диаметром поперечного сечения гильза может быть деформирована, что повлечет за собой заклинивание поршня.

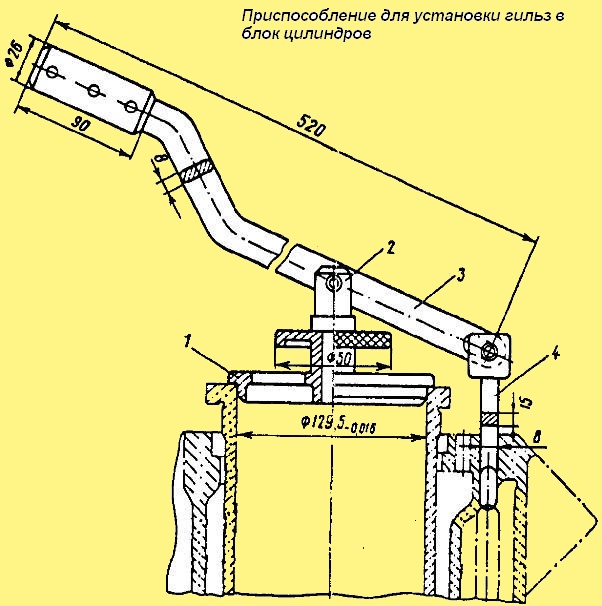

Гильзу в сборе с уплотнительными кольцами устанавливаем в цилиндры приспособлением (рис. 2).

Для этого крюк 4 устанавливаем на перемычку между окнами рубашки охлаждения, а оправку 1 в гильзу, и через рычаг 3 и упор 2 устанавливаем гильзу в цилиндры блока так, чтобы маркировка класса гильзы была направлена к передней части двигателя (в сторону вентилятора).

При установке гильз надо следить за тем, чтобы не произошло скручивания уплотнительных колец.

Для установки поршневой группы необходимо блок цилиндров повернуть картером маховика вниз, протереть и смазать внутреннюю поверхность гильз цилиндров, повернуть коленчатый вал в положение, удобное для сборки, и протереть первую шатунную шейку.

Затем поршень в сборе с шатуном и кольцами первого цилиндра, установленный в технологическую гильзу, помещаем юбкой поршня в гильзу первого цилиндра и проталкиваем поршень в гильзу.

Поршень пятого цилиндра с шатуном и кольцами в сборе для двигателя ЯМЗ-238 или четвертого — для двигателя ЯМЗ-236 устанавливаем в соответствующий цилиндр.

Устанавливаем на шатунную шейху коленчатого вала снятые крышки, ввертываем болты, с подложенными замковыми шайбами, и затягиваем их окончательно моментом 160—180 Нм (16—18 кгсм).

Затем проверяем суммарный зазор между торцами нижних головок шатунов и щеками коленчатого вала (осевой люфт), который должен быть в пределах 015—0,57 мм.

Замеры производим между торцами шатунов и их крышек.

В случае получения зазора меньшего, чем указанный, необходимо ослабить затяжку болтов и легкими ударами резинового молотка по крышке шатуна сдвинуть ее до получения необходимого зазора.

После регулировки отгибаем усы замковых шайб на грани головок шатунных болтов.

В такой же последовательности устанавливаем попарно остальные поршни с шатунами и кольцами в сборе, согласно нумерации цилиндров: для двигателя ЯМЗ-238: 2—6, 3—7, 5—8 и для двигателя ЯМЗ-236 — 2—5,3—6.

После установки шатунно-поршневой группы коленчатый вал должен плавно проворачиваться от руки при помощи рычага с плечом 550 мм без заедания.

При установке поршневой группы необходимо соблюдать следующие условия.

Стрелка на днище поршня, так же как и прилив на бобышке для поршневого пальца, должна быть направлена к передней части в сторону вентилятора.

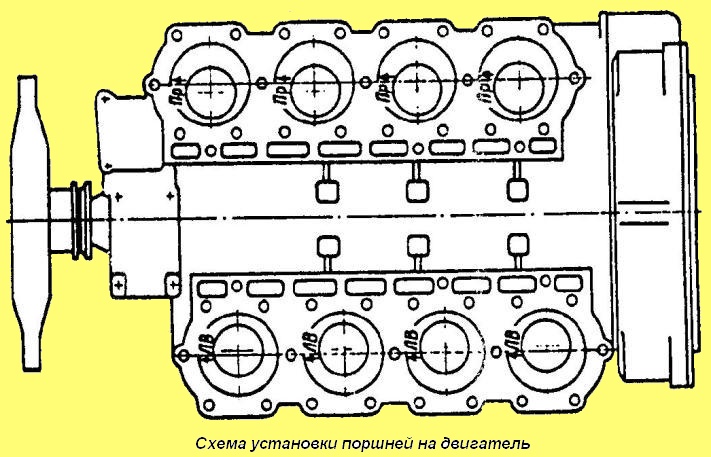

Смещение камеры в поршне должно быть направлено в сторону оси двигателя (рис. 3).

Для правого ряда цилиндров устанавливают поршни со знаком «ПР» на днище, для левого ряда цилиндров – знаком «ЛВ».





Установка масляного насоса и поддона блока цилиндров

В случае отсутствия шпилек крепления масляного насоса их ввертываем в крышку переднего подшипника коленчатого вала до упора моментом менее 30 Нм (3 кгм).

Потом устанавливаем на блок прокладки фланца отводящих трубок маслопровода и регулировочные прокладки корпуса масляного насоса.

Масляный насос в сборе устанавливаем на шпильки и крепим двумя гайками с граверными шайбами. При этом должен быть обеспечен зазор в зацеплении шестерни коленчатого вала с промежуточной шестерней масляного насоса в пределах 0,25 – 0,37 мм.

Зазор проверяем набором щупов не менее в трех точках.

Если зазор не находится в пределах допуска, то необходимо ослабить гайки крепления масляного насоса и установить нужное количество регулировочных прокладок, которое не должно превышать трех штук, между корпусом насоса и крышкой коренного подшипника коленчатого вала.

После регулировки зазора отводящие маслопроводы масляного насоса на блоке цилиндров и корпусе насоса и кронштейн всасывающего маслопровода закрепляем болтами с подложенными замковыми шайбами.

При проверке плоскости прилегания фланцев отводящих маслопровод 08 и фланца всасывающего маслопровода щуп толщиной 0,05 мм не должен проходить. Усы замковых шайб надо отогнуть на грани болтов и гаек.

Сливной клапан системы смазки ввертываем в блок цилиндров в сборе с замковой шайбой и затягиваем до отказа, а затем отгибаем края шайбы на корпус клапана и блок цилиндров.

Для постановки поддона на картер надо ввернуть в отверстия под болты крепления поддона две направляющие шпильки.

На шпильки надевают прокладку, поддон и в совмещенные отверстия ввертывают болты с надетыми пружинными шайбами.

Перед постановкой поддона необходимо убедиться в отсутствии в нем посторонних предметов и продуть его сжатым воздухом.

В поддон ввертываем до отказа две спускные пробки с медными прокладками.
