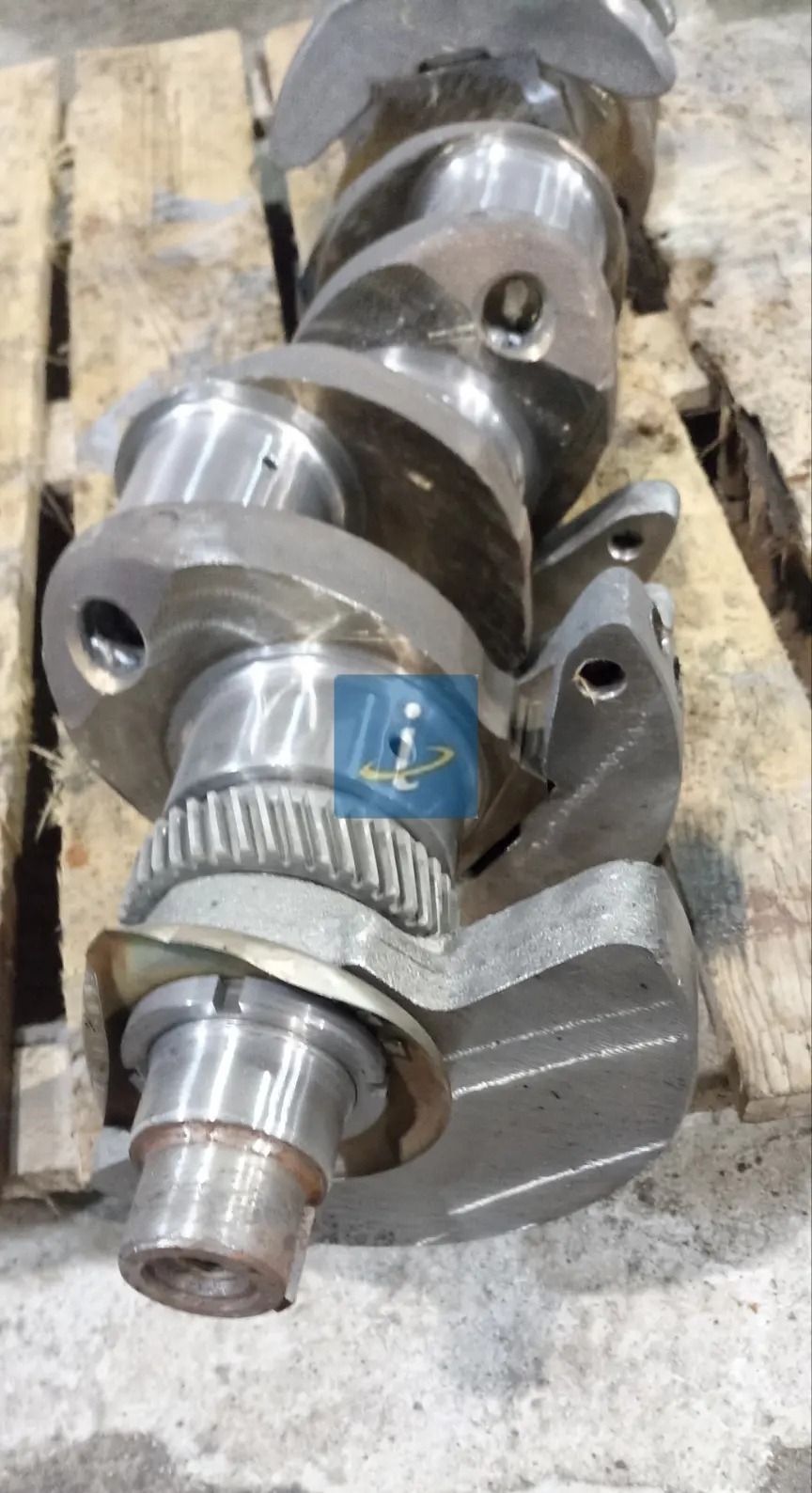

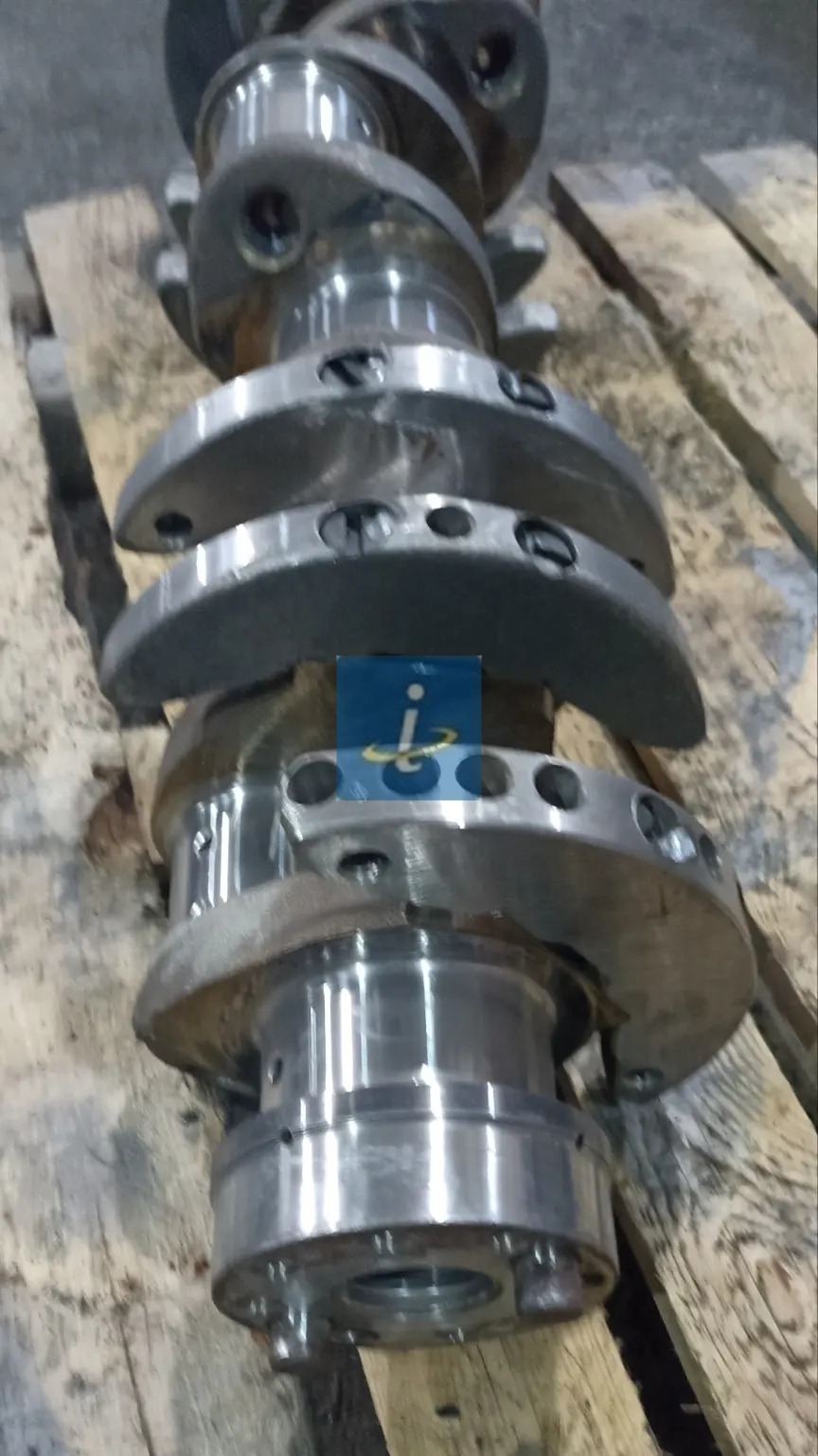

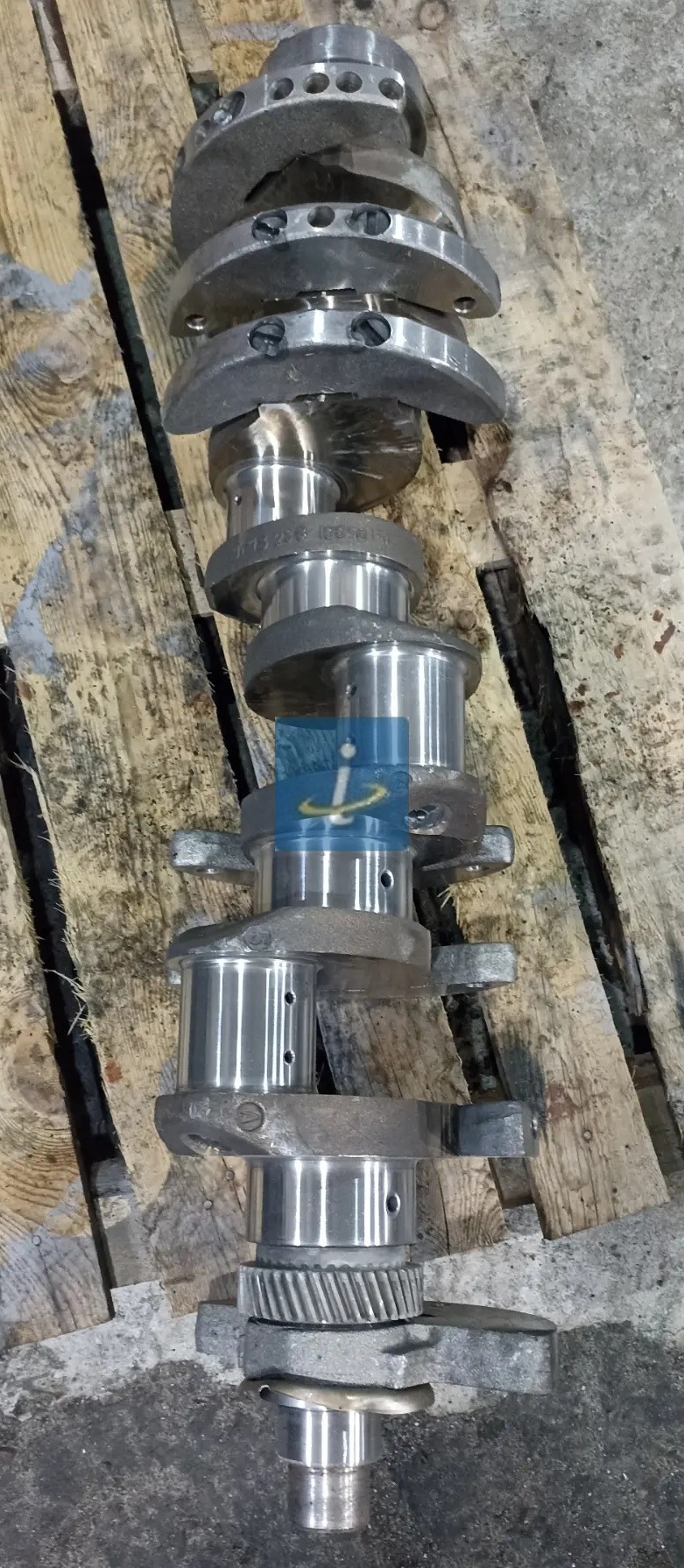

Вал коленчатый 238-1005009-Г3Вад коленчатый преобразует возвратно-поступательные движения поршней и шатунов во вращательные. В камерах сгорания двигателя происходит сжигание топлива и выделение газа, который расширяется и воздействует на поршни. Компоненты совершают поступательные движения, перенаправляют механическую энергию шатунам, соединенным с ними втулкой или пальцем. Шатун также скреплен с шейкой вала подшипником, из-за чего поступательное поршневое движение превращается во вращательный ход.
Модель с габаритами 1,2 x 0,31 x 0,31 м изготовлена методом горячей штамповки и весит 111 кг. Она отвечает отраслевым стандартам качества, имеет солидный рабочий ресурс и отлично себя зарекомендовала при эксплуатации под высокими нагрузками в двигателях техники КрАЗ, «Урал», МАЗ.
№ | Номер по каталогу | Количество | Наименование |
1 | 238-1000107-В4 | 1 | Вал коленчатый с вкладышами подшипников,комплект |
2 | 238-1000104-В2 | 1 | Вкладыши шатунных подшипников 88 мм,комплект |
3 | 238-1005009-Г2 | 1 | Вал коленчатый в сб |
4 | 238-1000102-Б2 | 1 | Вкладыши коренных подшипников 110 мм,комплект |
4 | 238-1000102-Б2-Р1 | 1 | Вкладыши коренных подшипников 109,75 мм, комплект |
4 | 238-1000102-Б2-Р2 | 1 | Вкладыши коренных подшипников 109,50 мм, комплект |
4 | 238-1000102-Б2-Р3 | 1 | Вкладыши коренных подшипников 109,25 мм, комплект |
4 | 238-1000102-Б2-Р4 | 1 | Вкладыши коренных подшипников 109 мм, комплект |
4 | 238-1000102-Б2-Р5 | 1 | Вкладыши коренных подшипников 108,75 мм, комплект |
4 | 238-1000102-Б2-Р6 | 1 | Вкладыши коренных подшипников 108,50мм, комплект |
5 | 238-1000104-В2-Р1 | 1 | Вкладыши шатунных подшипников 87,75 мм,комплект |
5 | 238-1000104-В2-Р2 | 1 | Вкладыши шатунных подшипников 87,50 мм,комплект |
5 | 238-1000104-В2-Р3 | 1 | Вкладыши шатунных подшипников 87,25 мм,комплект |
5 | 238-1000104-В2-Р4 | 1 | Вкладыши шатунных подшипников 87 мм,комплект |
5 | 238-1000104-В2-Р5 | 1 | Вкладыши шатунных подшипников 86,75 мм,комплект |
5 | 238-1000104-В2-Р6 | 1 | Вкладыши шатунных подшипников 86,50 мм,комплект |
6 | 313933-П | 8 | Заглушка |
7 | 236-1004058-В | 16 | Вкладыш нижней головки шатуна |
8 | 236-1005170-В | 5 | Вкладыш подшипника коленчатого вала верхний |
9 | 236-1005042 | 1 | Маслоотражатель задний |
10 | 236-1005169 | 2 | Штифт полукольца |
11 | 236-1005183-Д | 4 | Полукольцо упорного подшипника |
12 | 236-1005129-Б | 2 | Пластина замковая левая |
13 | 236-1005128-А | 2 | Пластина замковая правая |
14 | 236-1005127-А | 8 | Болт крепления маховика |
15 | 238НБ-1005115-В | 1 | Маховик в сб |
16 | 236-1005125-Б | 1 | Обод зубчатый маховика |
17 | 236-1005171-В | 5 | Вкладыш подшипника коленчатого вала нижний |
18 | 312579-П29 | 12 | Шайба стопорная |
19 | 201501-П29 | 12 | Болт |
20 | 236-1005030-А | 1 | Шестерня распределительная |
21 | 314006-П2 | 3 | Шпонка |
22 | 238-1005026-Б | 1 | Противовес передний |
23 | 238НБ-1005061-Б | 1 | Шкив коленчатого вала |
24 | 201-1005066 | 1 | Шайба |
25 | 310040-П29 | 1 | Болт |
26 | 236-1005061-Б | 1 | Шкив коленчатого вала |
27 | 236-1005055 | 1 | Гайка кольцевая |
28 | 236-1005056-А | 1 | Шайба замковая |
29 | 236-1005043 | 1 | Маслоотражатель передний |
30 | 238-1005015-Г | 1 | Вал коленчатый с противовесами |
