Установка вала коленчатого ЯМЗ-650

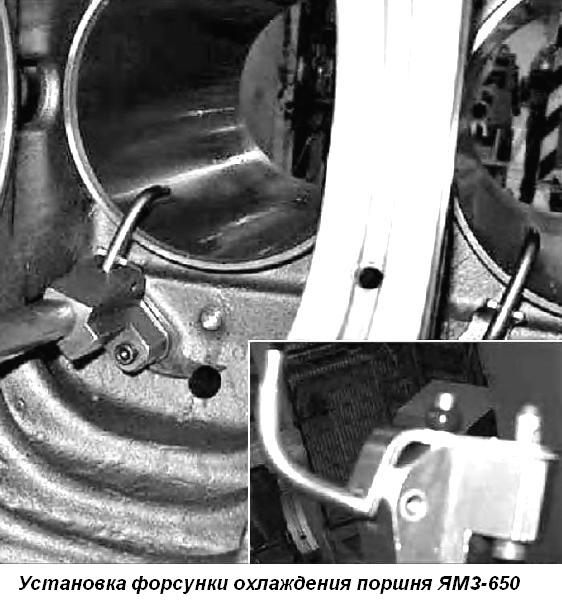

Подсобрать форсунку охлаждения поршня (650.1004118) с прокладкой (650.1004121).

Установить форсунку на место, наживить болты (310107) и затянуть Мкр = 20 ± 4 Нм (см. Рис. 1)

Установить вкладыши подшипников вала коленчатого верхние, совместив смазочные отверстия и смазав рабочую поверхность маслом.

Установка вала 650_1.jpg

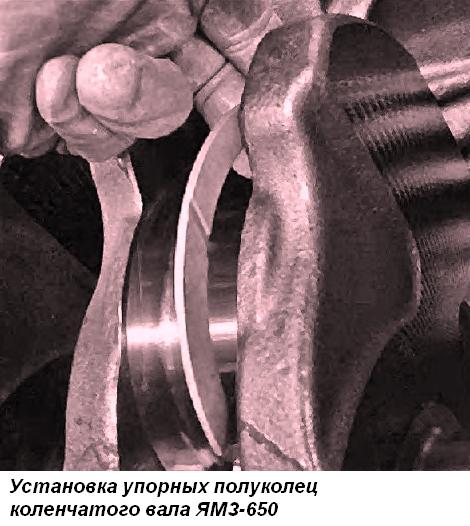

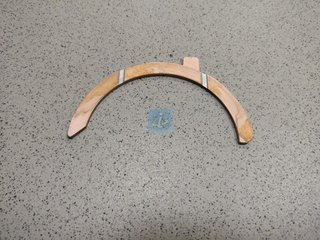

Установить верхние упорные полукольца прорезью к щеке вала коленчатого (см. Рис. 2).

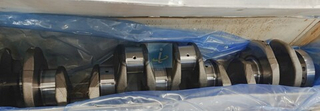

Установить вал коленчатый, предварительно смазав маслом шатунные и коренные шейки.

Установка вала 650_2.jpg

Установить вкладыши подшипников вала коленчатого в нижние крышки коренных подшипников и смазать маслом рабочую поверхность.

Установить крышки коренных подшипников вала коленчатого с вкладышами, соблюдая нумерацию.

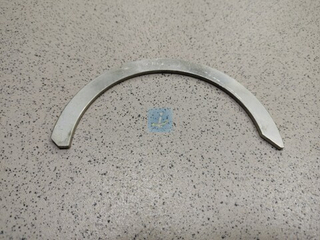

Среднюю крышку установить вместе с полукольцами выпуклой частью к щеке вала коленчатого (см. Рис. 2).

Установка вала 650_3.jpg

Наживить болты и затянуть рекомендуемым моментом в порядке, указанном на Рис. 3:

  • - обеспечить первую затяжку на 80 ± 8 Нм;
  • - обеспечить вторую затяжку на 180˚ ± 6˚.

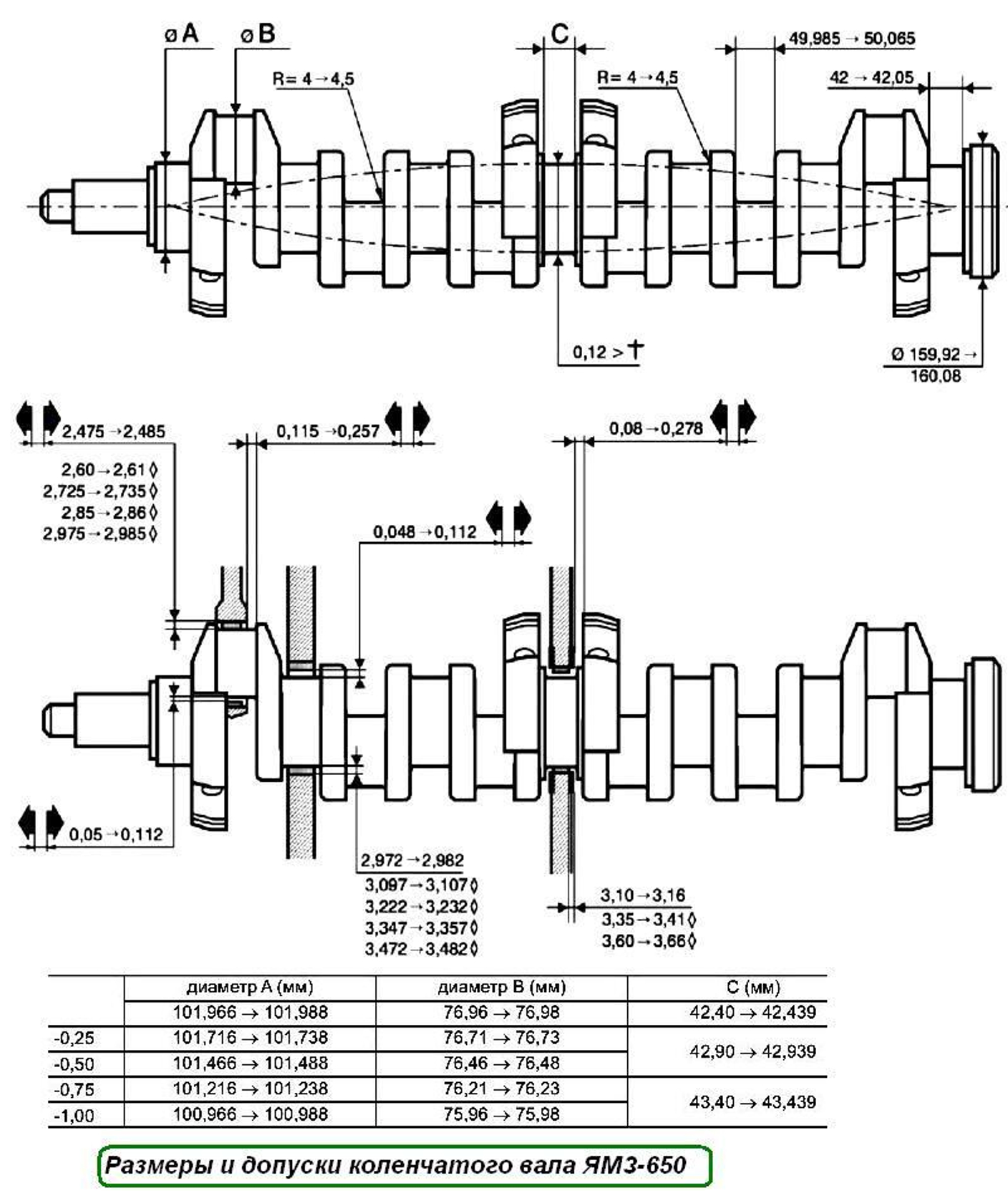

Установка вала 650_4.jpg

Проверить вращение.

Проверить зазор между упорным полукольцом и щекой вала коленчатого (см. рис. 4).

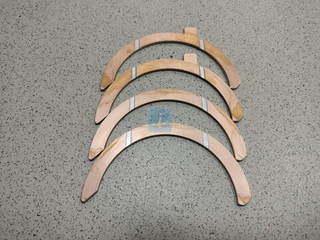

Откорректировать, если требуется, при помощи полуколец различной толщины.

Обязательно заменить те болты, у которых длина под головкой превышает 156 мм.

При повторном и последующем использовании болтов, смазывать резьбу герметиком «Локтайт 518».

Новые болты смазки не требуют, поскольку они уже смазаны.

Моменты затяжки коленчатого вала

Болты крепления крышки коренных подшипников коленчатого вала:

  • - предварительный момент затяжки: 80 ± 8 Нм
  • - окончательный момент затяжки: 180 ± 6 Нм

Болты крепления маховика с механической коробкой передач. Болты используются только 2 раза. Установка болтов в третий раз недопустима.

  • - предварительный момент затяжки: 60 ± 6 Нм
  • - окончательный момент затяжки: 120 ± 6 Нм

Болты крепления крышки шатуна:

  • - предварительный момент затяжки: 80 ± 8 Нм
  • - окончательный момент затяжки: 90 ± 6 Нм

Болты крепления демпфера на ступице:

  • - предварительный момент затяжки: 50 ± 5 Нм
  • - окончательный момент затяжки: 120 ± 12 Нм

Болты крепления шкива демпфера 67 ± 7 Нм
