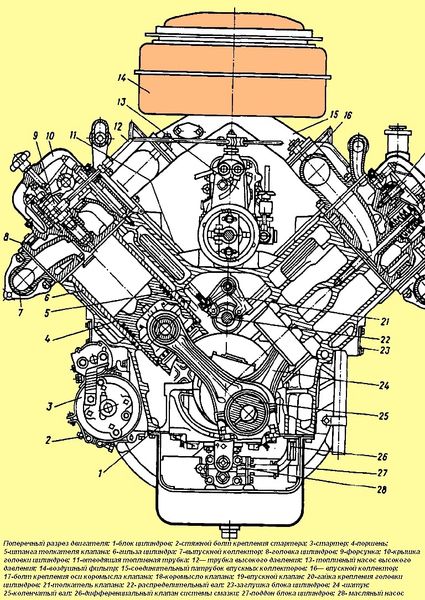

Снятый с автомобиля для ремонта двигатель разбирают полностью или частично, в зависимости от характера повреждения Полная разборка двигателя осуществляется в три этапа: частичная разборка, разборка двигателя на узлы и детали и разборка узлов двигателя на детали. Разборку двигателей ЯМЗ-236 и ЯМЗ-238 выполняют с учетом конструктивных особенностей. Перед разборкой двигатель временно устанавливают на подставку, предохраняя поддон от повреждений, отвертывают болты крепления картера сцепления. Снимают коробку передач вместе с картером сцепления, поддерживая ее снизу, чтобы не повредить ведомые диски сцепления или ведущий вал коробки, отвертывают болты крепления кожуха сцепления к маховику и снимают нажимной диск с кожухом в сборе. Отворачивать болты надо...

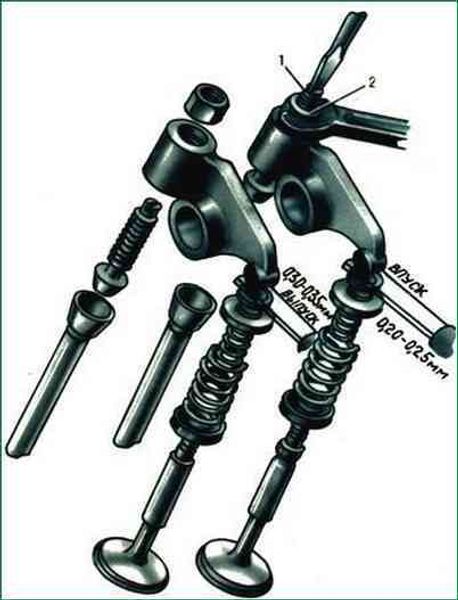

Тепловые зазоры в клапанном механизме служат для обеспечения герметичной посадки клапана на седло, при расширении деталей привода клапанов во время работы двигателя Величина теплового зазора у впускного и выпускного клапанов устанавливается одинаковой и регулируется в пределах 0,25-0,30 мм. При повторной проверке зазоров после прокрутки коленчатого вала отрегулированного двигателя возможно изменение их до пределов 0,20-0,35 мм из-за погрешности формы и расположения поверхностей деталей газораспределительного механизма, что является допустимым. При слишком больших тепловых зазорах уменьшается высота подъема клапанов, вследствие чего ухудшаются наполнение и очистка цилиндров, растут ударные нагрузки и увеличивается износ деталей газораспределительного механизма. При очень малых зазорах в результате теплового расширения...

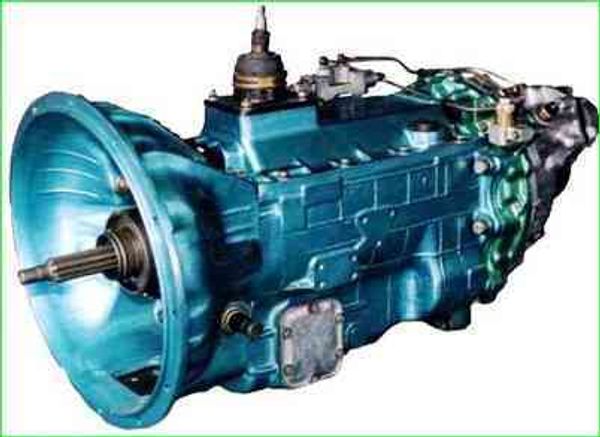

Силовой агрегат, в зависимости от модели и комплектации, может комплектоваться коробкой передач нескольких моделей и различных комплектаций Коробки передач производства ОАО ″ЯМЗ″ (обозначаются буквой ″В″ в маркировке) комплектуются картером демультипликатора из алюминиевого сплава, опорой штока (между цилиндром и картером демультипликатора) механизма переключения демультипликатора с измененным расположением включателя сигнальной лампы демультипликатора. Исправная работа коробки передач и срок ее службы находятся в прямой зависимости от культуры эксплуатации, поэтому необходимо внимательно отнестись к проведению всех регламентных работ, предусмотренных настоящим руководством. Коробка передач ЯМЗ-238ВМ: 1 - картер сцепления; 2 - прокладки регулировочные первичного вала; 3 - сапун картера; 4 - вал вторичный; 5 -...

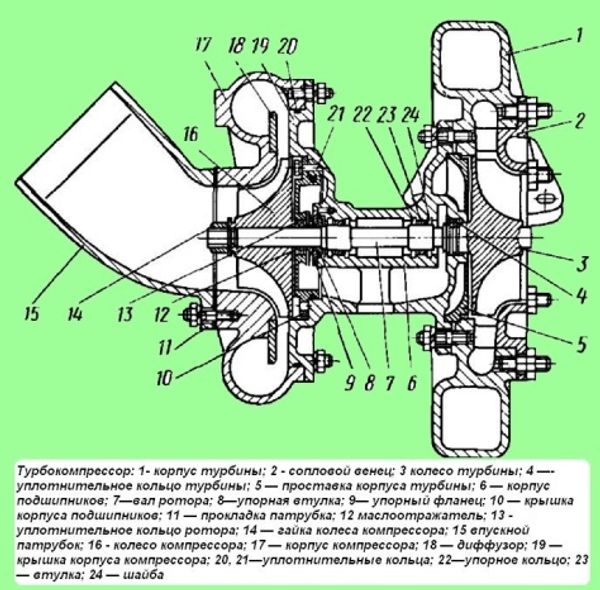

Турбокомпрессор - использует для работы энергию выхлопных газов, состоит из одноступенчатого центробежного компрессора и радиальной центростремительной турбины Основными узлами турбокомпрессора являются: корпус подшипников, ротор, корпус компрессора и корпус турбины. Колеса турбины и компрессора расположены на противоположных концах вала ротора консольно по отношению к подшипникам. Рабочее колесо 16 центробежного компрессора — полуоткрытого типа, с радиальными лопатками отлито из алюминиевого сплава. Оно напрессовано на вал и закреплено гайкой. Компрессор имеет безлопаточный диффузор, установленный на корпусе 17 компрессора, который изготовлен из алюминиевого сплава в виде двух полуулиток-воздухосборников. Выходные патрубки корпуса компрессора приспособлены для соединения с всасывающим коллектором двигателя дюритовыми шлангами с хомутами. К...

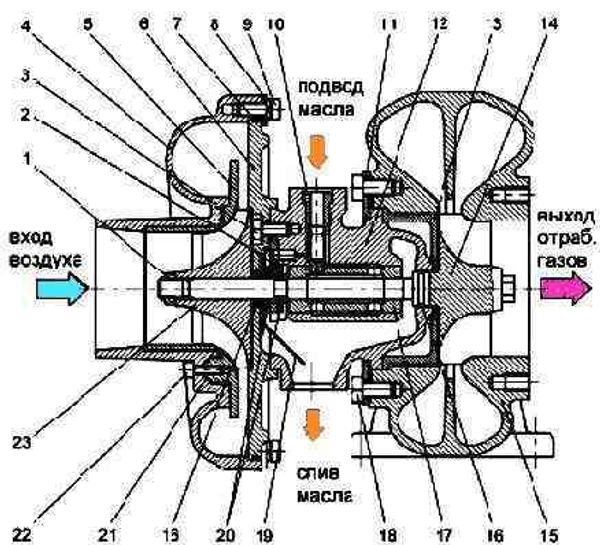

Дизельный двигатель ЯМЗ-238 оборудован турбокомпрессором (ТКР), использующим энергию выхлопных газов для наддува двигателя. Увеличивая массу воздуха, поступающего в цилиндры, турбокомпрессор способствует более эффективному сгоранию увеличенной дозы топлива, за счет чего повышается мощность двигателя при умеренной тепловой напряженности. Турбокомпрессор: 1 - гайка крепления колеса компрессора; 2 - подшипник упорный; 3 - болт; 4 - корпус компрессора; 5 - вставка; 6 - крышка корпуса компрессора; 7 - кольцо уплотнительное; 8 - пластина компрессора; 9 - болт; 10 - болт-стопор; 11 - пластина турбины; 12 - корпус подшипника; 13 - проставка корпуса турбины; 14 - колесо турбины с валом; 15 - корпус турбины;...

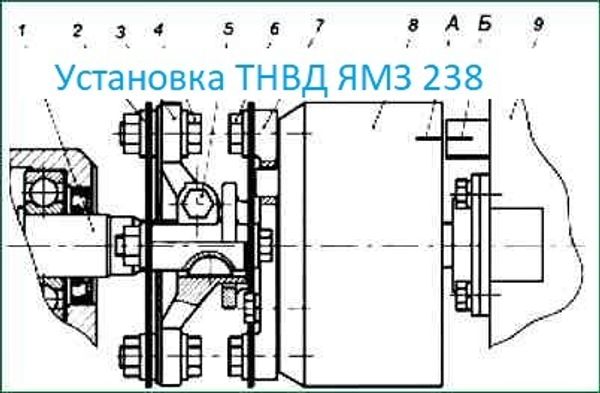

Установить ведомую полумуфту (рис. 1, 2) на муфту опережения (демпферную муфту) и закрепить болтами Повернуть муфту так, чтобы бобышки ведомой полумуфты установились в горизонтальное положение, а метка на торце муфты находилась в зоне указателя Привод топливного насоса высокого давления двигателей ЯМЗ-238БЕ2 и ЯМЗ-238ДЕ2: 1 - ведущая полумуфта; 2 - болт клеммового соединения; 3 - фланец полумуфты; 4 - пластины привода; 5 - болты крепления пластин привода; 6 - шайбы; 7 - демпферная муфта; 8 - указатель; 9 - топливный насос высокого давления; А - метка на демпферной муфте. Установить фланец полумуфты в сборе с ведущей полумуфтой и пакетами пластин на...

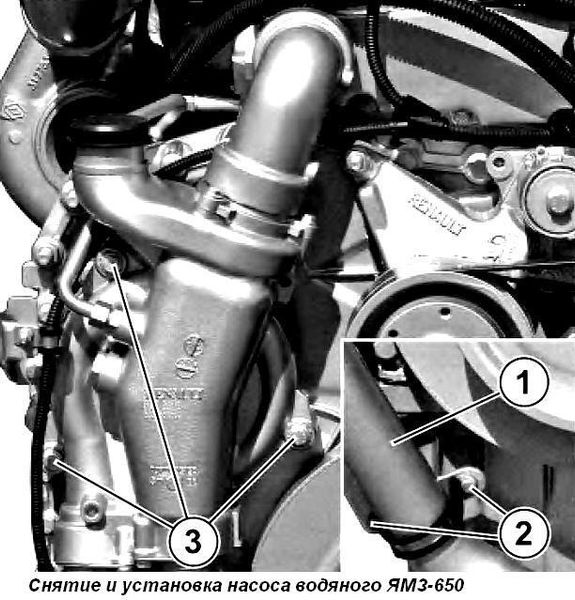

Снятие насоса водяного 1. Снять кляммер, открутив болты (2) крепления трубы подводящей насоса водяного (1) (650.1303060) 2. Снять трубку отвода охлаждающей жидкости от компрессора воздушного (650.3909280), отвернув накидные гайки от насоса водяного и компрессора воздушного. 3. Снять насос водяной (650.1307010), открутив болты (3). 4. Снять прокладку насоса водяного (650.1307048). Разборка водяного насоса (руководствуемся рисунком № 2) 1. Отсоединить трубку, подводящую насоса водяного в сборе (18). 2. Отложить кольца уплотнительные (12). (рис. 2) 3. Снять в комплекте сборку (2 - 4). 4. Отложить кольцо уплотнительное (1). 5. Снять в комплекте сборку (8 - 11). 6. Снять термостат (5) (см. Рис. 3)....

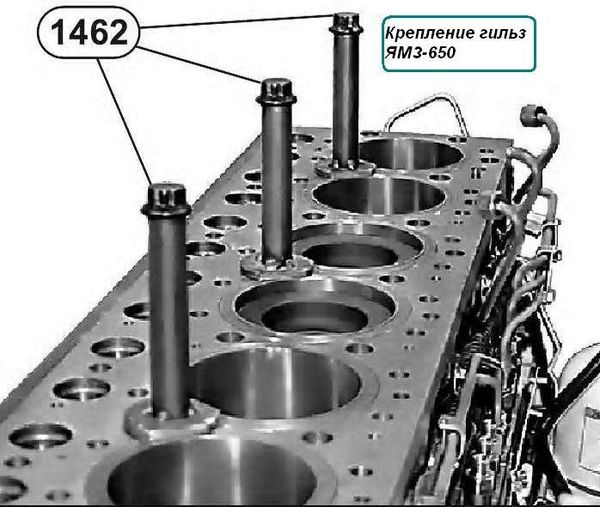

Разборка блока цилиндров Извлечь гильзы (650.1002021), используя приспособления 1230 + 2334 (см. Рис. 1) Извлечь кольца уплотнительные (650.1002031). Извлечь кольца уплотнительные гильз цилиндров (1002023, 1002024). Вывернуть штуцер под датчик давления масла (650.1002600). Промывка блока цилиндров 1. При необходимости снять заглушку (1) (см. Рис. 2). 2. Тщательно прочистить все каналы блока цилиндров Контроль блока цилиндров 1. Проверить опорную поверхность под прокладку головки блока цилиндров. 2. Проверить овальность, конусность и размеры гильз (см. рис. 3) Сборка блока цилиндров 1. Установить кольца уплотнительные гильз цилиндров в канавки нижнего посадочного пояса блока (кольцо-масло (650.1002024) - зеленое, кольцо-вода (650.1002023) - черное). При каждом демонтаже гильз...
